系統可以~~在8051、Arduino C、ESP32上做出[聲控紅外線DIY]專題製作，實驗，專案整合，將傳統裝置、機電、家電，變為聲控啟動，可以使用Android手機、WIN10 Python 聲控、地端VM聲控(各種語言聲控)，含LINE 線上教學及GPC(地端教學、聲控查詢資料庫)應用，可以開啟您家冷氣、設計、控制多段語音即時錄放音、留言裝置…許多AI系統提供的C Python 控制器設計…等問題，在DEEP SEEK X PYGPC系統下，可以優化測試正常!或是做系統整合應用、教學、學習都適合。初學者掌控基礎軟體、硬體模組設計，也可以快速掌控專題製作進度….

Python 自學工具，讓GPC 帶您快速越過學習門檻，GPC系統由python建構。學Python，有問題就問 GPC，自己建立地端資料庫，持續累積資源…客製化一堂課，一學習計畫…EAR工法減少配線，降低接觸不良~~1D GAME 彩燈教學筆記、GAME 控制器教學筆記、神奇遙控器、Arduino拔插說中文、地端聲控

**何謂VP PINBALL WIN10模擬器、下載安裝、測試、用SMC 外部按鍵 模擬控制 3+1 種 WIN10 電玩設計 ~~~~提供下載點及測試

**認識圓形的Arduino 專題製作計畫

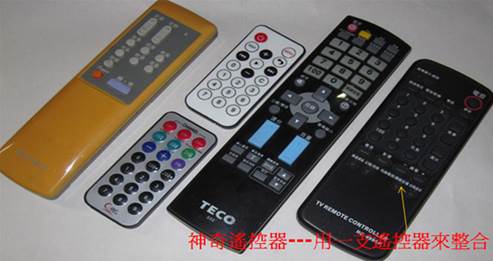

開始了解神奇遙控器1~工程師的Arduino---神奇遙控器！自己遙控器自己設計！

開始了解神奇遙控器2~說話貓AI語音聲控教程

製作聲控紅外線遙控器/學習器及應用~~~DIY 課程

神奇遙控器、智慧按鍵模擬測試器DIY、程式設計 教學

智慧按鍵模擬測試器SMC~~實驗筆記

智慧方便直接拔插說中文~ 實驗筆記MSAY

UNO IR RC37 遙控器解碼實驗筆記

開始 未完成的Arduino專題 作品製作

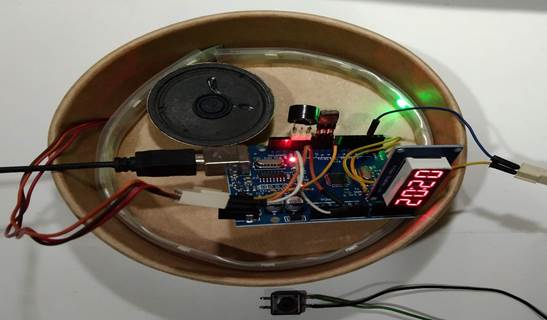

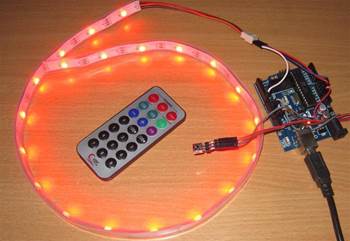

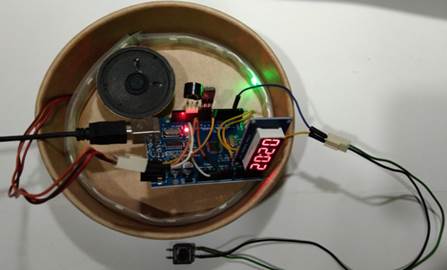

圓形的Arduino 專題製作 計畫---客製化軟體機器人C程式功能 ~~WS2812全彩RGB LED~~聲控 圓型彩燈 –說中文

智慧按鍵模擬測試器~~ 實驗筆記 SMC

*認識虛擬 彈珠台 何謂VP PINBALL WIN10模擬器、下載安裝、測試、用SMC 外部按鍵 模擬控制 3+1 種 WIN10 電玩設計 ~~~~提供下載點及測試

►192◄Arduino pro micro 5v16MHz Atmega32U4 相容板 Leonardo Micro

智慧按鍵模擬測試器~~ 實驗筆記 SMC 按鍵功能自己定義

**智慧按鍵模擬測試器~~ 實驗筆記 SMC 定價 700 元

~ 加送UFO.pY 打UFO python程式碼，可做專題及專案實驗

系統使用Arduino micro板子，可以DIY自己程式及控制器，功能自己定義，基本4大特點：*模擬鍵盤KEY 功能 * Arduino Code 相容 *程式移植 *可以遙控

[實驗筆記] *1初體驗，網購來時無焊接腳位，如何測試？ *2 測試按鍵 z / 功能鍵*3 測試遙控功能 *4 整合按鍵與遙控

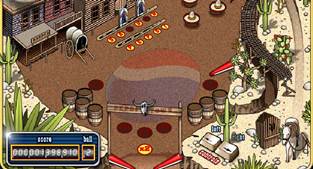

*5 電玩測試 PB1 下載點https://pinball.alula.me/ SMC左右按鍵可以控制電玩左右手把

*6 3D 彈珠台 https://www.i-gamer.net/play/173.html SMC左右按鍵可以控制電玩手把

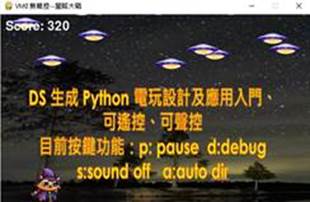

*7 測試 UFO 電玩~~ 隨SMC送UFO.pY 打UFO python程式碼，做專題及實驗

**SMCP智慧按鍵模擬測試器~~ 實驗筆記 SMC + 基礎實驗硬體，定價800 元

*系統組成：Arduino micro 板子(焊接腳位測試OK)+接收模組+遙控器+按鍵

~~先理解如何測試正常？初體驗，網購來時無焊接腳位，如何測試？~~~

* Micro沒有焊接腳位，如何測試？

Micro 買來時，沒有焊接腳位，自己焊接了，若不良品，就不好更換，初學者的風險，Arduino 支援的STM32、ESP32、UNO R4，都有類似測試的雷區，因為出貨產區供貨商，未植入適合的版本(開機程式Boot loader)，因此造成初學者的困擾，有經驗的工程師也需要慘痛教訓及經驗才能處理。事先測試很重要：

1Arduino晶片選Micro 就可以適用程式下載

2了解Micro 功能，連GAME 控制器都可以設計

3可先用DeepSeek 取得程式碼來測試，通過編譯(CTRL R)過程

4模組到時，減少時間，測試OK

5進行專案

沒有焊接腳位，如何測試？裸線測試：看系統圖：

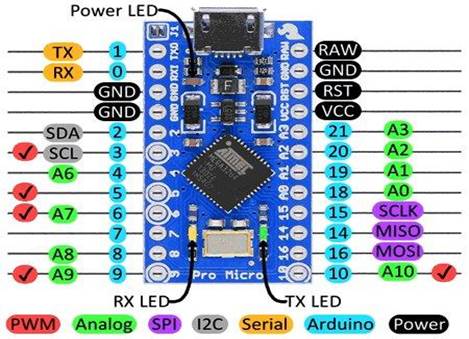

►192◄Arduino pro micro 5v16MHz Atmega32U4 相容板 Leonardo Micro

*ADC 可以觸發

*串列介面可以觸發

*按鍵可以觸發，啟動功能

按鍵腳位可以無焊接腳位下，裸線測試，例如：

*ADC 可以觸發：int add=analogRead(A0); Serial.println(add);

if (add==0){Keyboard.press('z'); delay(300);

接觸A0 腳位到地端

*串列介面可以觸發：

if (Serial.available() > 0) {char c= Serial.read(); if(c=='1'){ Keyboard.press('x');}

打開串列介面，輸入1

*按鍵可以觸發：if (digitalRead(K2_D2) == LOW) Keyboard.press('z');

D2 接地線，接觸D2 腳位到地端發送z 按鍵

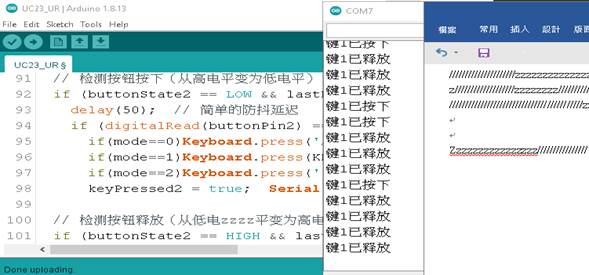

Arduino Micro有内置的USB HID功能，可以直接模擬鍵盤，使用系統內建函數庫 #include <Keyboard.h> **觸發測試功能測試：

*發送Ctrl+C ~~~Keyboard.press(KEY_LEFT_CTRL); Keyboard.press('c');

delay(100); Keyboard.releaseAll();

*發送z~~~ Keyboard.press('z');

智慧直接拔插說中文~ 實驗筆記MSAY

直接修改程式語音內容，控制8051/Arduino 說出中文，聽一下語音

控制腳位如下：

□PIN1：控制SCLK，外部時脈輸入，負緣觸發。

□PIN2：控制SDI，串列資料輸入到晶片。

□PIN3：控制RDY，低電位時，晶片準備好，可以接收資料。

□PIN4：控制RST，晶片重置信號，低電位動作。

□PIN5：VCC 5V 電源。

□PIN6：GND 地線。

□PIN7：SP_OP 經過音頻放大器後輸出，可接喇叭。

□PIN8：SP 音頻輸出。

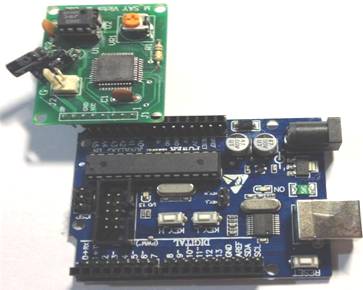

_SAY (中型)

*中文合成模組1個直接插入UNO，免拉線*喇叭1個* Arduino程式碼，自行下載做實驗 *買來便是控制器直接使用 *送Arduino 8051C程式碼及實驗電路

[8051 KEIL C 範例]

sbit SCLK = P1^0;

sbit SDI = P1^1;

sbit RDY = P1^2;

sbit RST = P1^3;

code char m0[]="語音IC";

main()

{

reset(); led_bl();

say(m0); delay(400);

while(1) led_bl();

}

[Arduino C 範例]

Arduino 說中文----中文合成模組MSAY 直接插入板子，不必拉線，方便實驗

// 中文big5 內碼，內容：語音合成

unsigned char m0[]={0xbb, 0x79, 0xad,0xb5, 0xa6, 0x58, 0xa6,0xa8,0};

unsigned char m1[]="ARDUIC";

unsigned char m2[]="0123456789";

void loop()//主程式迴圈

{

char k1c,c;

reset(); led_bl();

say(m0); say(m1); say(m2);//語音合成輸出

while(1) led_bl();

}

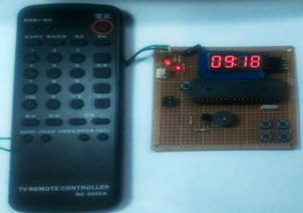

智慧UNO IR RC37 遙控器解碼實驗筆記

*可以移植到Arduino micro、ESP32、8051上執行

*RC37 遙控解碼值~~~Arduino小支遙控器

*RC95 遙控數字解碼~大支遙控器

*Arduino 解碼 神奇遙控器 ，RC37 遙控器 程式，及使用測試技巧*下載解壓縮

*INO 解碼程式，使用UNO 腳位D10 接收接收模組資料

*解碼成4 位元組資料com[4]，方便比對

*串口觀看數據資料

*使用Arduino學習基礎KTV 改裝技術成功的第一步， ----發射與點歌機遙控器相容信號，就可以聲控點歌了…..使用自己零件箱零件，就可以製作神奇遙控器

#include <rc95a.h>

int cir=10;

void test_ir()

{

int c, i;

Serial.println("test micro...IR");

while(1) /* loop */

{

loop1:

// can do anything.........

// scan IR RC .............

no_ir=1; ir_ins(cir); if(no_ir==1) goto loop1;

// found IR.............................

led_bl(); rev();

for(i=0; i<4; i++) {c=(int)com[i]; Serial.print(c); Serial.print(' '); }

Serial.println();

c=(int)com[2];

if(c==0){mode=0;EEPROM.write(0, mode);led_bl();Serial.println("set mode0");}

if(c==1){mode=1;EEPROM.write(0, mode);led_bl();Serial.println("set mode1");}

if(c==2){mode=2;EEPROM.write(0, mode);led_bl();Serial.println("set mode2");}

if(c==9){led_bl();led_bl();led_bl();Serial.println("run..."); break;}

delay(300);

} }

開始 未完成的Arduino或是8051專題 作品製作

初學者掌控基礎軟體、硬體模組設計，也可以快速掌控專題製作進度…買回自己時間及學習、體驗製作過程，只需手機的LINE 一機搞定，節省時間，效率執行到實驗見證影片，LINE 真人教學： *專題做什? 建議諮詢 *提出計畫 *預算支援 *實驗影片 ~~~~~日常生活作息，天天都可以用到：生活應用計時器
