偉克多微電腦工作室---8051 紅外線介面設計模組 LIR
您想利用 8051 控制市面上有紅外線遙控的家電產品嗎？或是控制以紅外線遙控的玩具，如史賓機器人、電子狗或是其他紅外線遙控的互動式電子寵物嗎？
8051 紅外線介面設計模組 LIR 實現您的夢想！
LIR 紅外線介面設計模組:
□ 組成 : TOSHIBA 電視遙控器一支，PC 紅外線分析程式 PLIR.EXE(DOS 版)及連接印表機特殊排線一條
□ PC 紅外線分析程式 PLIR.EXE(DOS 版)壓縮檔直接下載
請務必在純 DOS 下(WIN98 DOS可以使用)， XP DOS 會當機！完全開機在 DOS 下執行，可以看到紅外線資料碼波形
□ 連接 PC LPT 排線至相關電路控制板上，則可以由 PC 上來觀察紅外線信號，除了可以顯示紅外線資料碼波形外，還可以發射紅外線資料碼，因此使用
PC 便可以控制紅外線遙控的家電產品。
□主要操作指令如下：
* SPACE --> learn code
* t --> tx ir code
* w --> look wave
* 1 --> tx 5 times
* s --> save IR data
* l --> load IR data
* f --> o/p IR TEXT file IR.T
* d --> DIR *.IR
* o --> DOS SHELL
□ 主要功能:學習紅外線資料碼、發射紅外線資料碼、顯示紅外線資料碼波形
將紅外線資料碼存檔、載入紅外線資料檔
□將紅外線資料碼存檔、分析後，可以轉入 8051控制程式中，由 8051 控制現有的紅外線裝置，實驗步驟如下:
1. 將 PC 開機在純 DOS 下(WINDOW98 系統可在 DOS 下執行)執行 PLIR.EXE，
工作 LED 閃爍，表示印表機介面偵測正常。
2. 按空白鍵先學習紅外線資料碼。此時系統正等待接收紅外線信號進來，將紅外線遙控

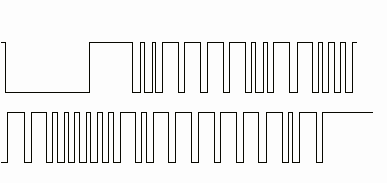

器對著自己焊接的紅外線接收模組，並按下遙控器上的按鍵，一切正常的話，則會顯示紅外線信號波形
3. 將紅外線資料碼存檔
4. 將紅外線信號分析用資料檔轉入 8051 控制程式中，分析紅外線信號格式，並設計 8051控制程式
5. 由 8051 發射紅外線信號來測試是否可以動作？
6. 重複上述步驟設計其他按鍵動作
4
□目前測試過的家電紅外線遙控器有以下幾種廠牌:
1.SANYO CD 音響、冷氣機、電視機
2.TOSHIBA 冷氣機、TOSHIBA 錄放影機、電視機
3.PIONEER CD/LD 播放機、 CD 音響
4.JVC 錄放影機、電視機
5.HITACHI 冷氣機
6.SHARP 錄放影機
7.SAMPO DVD 放影機
□ 目前測試實驗過的紅外線玩具有以下幾種:
1. 史賓機器人

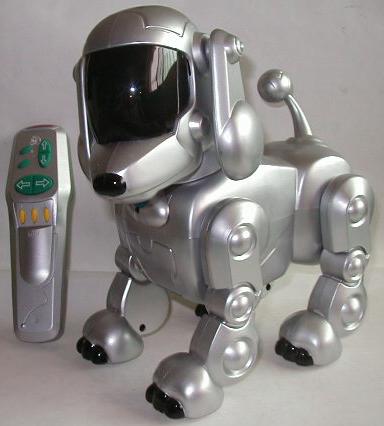

2. AMIGO 電子狗

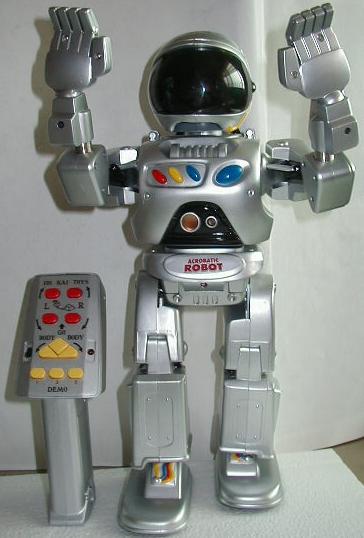

3. 紅外線遙控機器人
