偉克多微電腦工作室---紅外線遙控器信號分析平台---介紹
您想利用 8051 控制市面上有紅外線遙控的家電產品嗎？或是控制以紅外線遙控的玩具，如史賓機器人、電子狗或是其他紅外線遙控的互動式電子寵物嗎？
8051 紅外線遙控器信號分析平台實現您的夢想！
紅外線遙控器信號分析平台，用 PC 分析家電產品的紅外線遙控器信號，其用途比您想像中的還要多，全憑您聰明的想像力及創意去利用它，開發新產品...
主要應用範圍：
□看到紅外線遙控器的信號波形、對信號波形解碼、發射信號出去
□以 8051 控制以紅外線遙控的玩具
□以 8051 控制紅外線遙控的家電產品
□紅外線遙控器研發設備
□紅外線遙控器量產檢驗
□紅外線遙控器檢修
□紅外線遙控相關專題製作....
□PC/8051 控制史賓機器人....
紅外線遙控器信號分析平台相關產品：
□品名：IRD---紅外線遙控解碼學習模組.....定價 : 1000 元
□品名：LIR---紅外線介面設計模組.........定價 : 1200 元
□品名：SIR3---紅外線信號分析器(成品)....定價 : 3000 元
□品名：SIR4---紅外線信號分析器(成品)(加強版)....定價 : 4000 元
●紅外線介面專題
□品名:IRA-- 紅外線感測防盜開關 ............2200 元
□品名:IRAC ---紅外線感測防盜開關---C 語言版....2200 元
□品名:IRH-- 紅外線家電控制 ............2200 元
□品名:IRHC ---紅外線家電控制---C 語言版 ....2200 元
□品名:TEIR-- 紅外線溫度控制器制 ...............3500 元
□品名:TEIRC ---紅外線溫度控制器制---C 語言版 ....3500 元
□品名:IR51-- 8051 紅外線裝置遙控 ...............3200 元
□品名:IR51C ---8051 紅外線裝置遙控---C 語言版 ....3200 元
□品名:TI-- 8051 紅外線電話家電控制 ...............3500 元
□品名:TIC ---紅外線電話家電控制---C 語言版 ....3500 元
…………在外頭可以手機直接打電話回家，開啟日立冷氣機(HITACHI)，
人還未到家，家房間先冷。(其他廠牌冷氣機只要有遙控器也可以自行設計)
□品名:IRTD-- 遙控計時器(含LCD) ............2400 元
□品名:IRTDC ---遙控計時器(含LCD)---C 語言版 ....2400 元
□品名:IRSE-- 紅外線遙控伺服機 ............2200 元
□品名:IRSEC ---紅外線遙控伺服機---C 語言版 ....2200 元
品名：IRD 紅外線遙控解碼學習模組
□可以學習紅外線遙控器 8051 解碼程式設計
□組成 : TOSHIBA 31 鍵電視遙控器一支，紅外線接收模組，實驗電路圖，
遙控器技術資料，89C51(燒錄有測試程式)，測試程式磁片
□其他實驗零件需自備
□8051 TOSHIBA 電視遙控器解碼測試程式功能
□建議以 OK 線配線焊接在萬用蜂巢板上來做實驗
□含配線焊接技巧說明及網路上技術諮詢
品名：LIR 紅外線介面設計模組
□組成 : TOSHIBA 電視遙控器一支，紅外線接收模組， PC 紅外線分析程式 PLIR.EXE
(DOS 版)及連接印表機特殊排線一條，實驗電路圖，遙控器技術資料
+紅外線發射 LED 及紅外線接收模組，其他實驗零件需自備。
□系統含轉碼技術解說檔，8051控制範例程式，8051 應用電路圖
□PC 紅外線分析程式 PLIR.EXE(DOS 版)，請務必在純 DOS 下執行以免當機！
完全開機在 DOS 下執行！可以看到紅外線資料碼波形
□連接 PC LPT 排線至實驗電路，可以由 PC 上來觀察紅外線信號， 除了可以顯
示紅外線資料碼波形外，還可以發射紅外線資料碼，因此使用 PC 便可以控制紅外線遙控的家電產品。
□主要功能:學習紅外線資料碼/發射紅外線資料碼/顯示紅外線資料碼波形/將紅外線資料碼存檔/載入紅外線資料檔，將紅外線資料碼存檔、分析後，可以轉入
8051控制程式中，由 8051 控制現有的紅外線裝置，含有解說技術電子說明檔
□本裝置並無法保證百分之百可以分析所有遙控器發射資料。

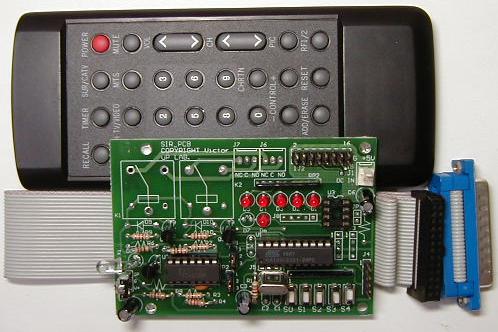

□品名：SIR3---紅外線信號分析器(成品)
□ 使用 89C2051 控制紅外線發射及接收模組
□ 含有一支遙控器，可以直接遙控 TOSHIBA 電視機
□ 需外加+ 5V 電源供電
□ 內建 4 只按鍵開關及 5 組動作指示 LED 燈
□ 可擴充 2 只 5V 繼電器做電器遙控
□ 提供完整 8051 控制介面電路圖及組合語言控制原始程式
□ 含 TOSHIBA 電視機遙控器 8051 解碼程式
□ 使用印表機介面，經由 PC 來觀查紅外線信號及波形
□ 主要功能:學習紅外線資料碼/發射紅外線資料碼/顯示紅外線資料碼波形/將紅外線資料碼存檔/載入紅外線資料檔
□ 含 PC 紅外線分析程式--- PLIR.EXE 原始控制程式 plir.c (PC TURBO C V2.0 版)
使用者可以依需要自行修改原始程式功能，來滿足自己的需求
□本裝置並無法保證百分之百可以分析所有遙控器發射資料
品名: SIR4 紅外線信號分析器---(加強版) 成品
□ 含 SIR3 紅外線信號分析器所有功能
□ 外加 LIR 紅外線介面設計模組，將紅外線資料碼存檔、分析後，可以轉入 8051控制
程式中，由 8051 控制現有的紅外線裝置
□ 含有技術解說電子說明檔
□ 含有 8051控制範例程式
□本裝置並無法保證百分之百可以分析所有遙控器發射資料
LIR 紅外線介面設計模組:
□ 組成 : TOSHIBA 電視遙控器一支，PC 紅外線分析程式 PLIR.EXE(DOS 版)及連接印表機特殊排線一條
□ PC 紅外線分析程式 PLIR.EXE(DOS 版)壓縮檔直接下載
請務必在純 DOS 下(WIN98 DOS可以使用)， XP DOS 會當機！完全開機在 DOS 下執行，可以看到紅外線資料碼波形
□ 連接 PC LPT 排線至相關電路控制板上，則可以由 PC 上來觀察紅外線信號，除了可以顯示紅外線資料碼波形外，還可以發射紅外線資料碼，因此使用
PC 便可以控制紅外線遙控的家電產品。
□主要操作指令如下：
* SPACE --> learn code
* t --> tx ir code
* w --> look wave
* 1 --> tx 5 times
* s --> save IR data
* l --> load IR data
* f --> o/p IR TEXT file IR.T
* d --> DIR *.IR
* o --> DOS SHELL
□ 主要功能:學習紅外線資料碼、發射紅外線資料碼、顯示紅外線資料碼波形
將紅外線資料碼存檔、載入紅外線資料檔
□將紅外線資料碼存檔、分析後，可以轉入 8051控制程式中，由 8051 控制現有的紅外線裝置
□目前測試過的家電紅外線遙控器有以下幾種廠牌:
1.SANYO CD 音響、冷氣機、電視機
2.TOSHIBA 冷氣機、TOSHIBA 錄放影機、電視機
3.PIONEER CD/LD 播放機、 CD 音響
4.JVC 錄放影機、電視機
5.HITACHI 冷氣機
6.SHARP 錄放影機
7.SAMPO DVD 放影機
□ 目前測試實驗過的紅外線玩具有以下幾種:
1. 史賓機器人
2. AMIGO 電子狗
3. 紅外線遙控機器人
