偉克多微電腦工作室---8051 萬用板 OK 線焊接技巧及展示

1.在零件購齊後，先放置零件，須參考電路圖相關零件連接，來決定零件擺設位置，如何擺設零件，一般由上往下 LCD、89C51、按鍵....其餘零件，基本上以配線最少為原則，接著進行線路的銲接，可以先將IC座擺上加上銲錫來固定。

2.不太會焊接的新手，請看看焊接技術養成

3.8051 基本電路要先會動作，以下 6 接點要正確：
<1>8051 接腳 40 電源是否接 5V
<2>8051 接腳 20 接地是否接地
<3>8051 接腳 18、19 是否接石英震盪晶體
<4>8051 接腳 31 EA 是否接 5V
<5>8051 接腳 9 重置是否接對

4.先檢查基本電路，正常時加入 +5V 電源後，按 RESET，工作 LED 應會閃動，表示開機正常。
一定要開機正常後再焊接其他電路。

5.若電路中有 LCD 部分，則 LED 閃動後，應先焊接 LCD 部分電路，再測試 LCD 電路，
若通電後 LCD 顯示訊息則測試正常。LCD 測試 OK 後則再焊接其他電路。

6.自己焊接的控制板不動作，常見的問題如下：
<1>零件接腳接錯：電晶體，繼電器，LCD 腳位(注意 PIN 1) ，RESET 按鍵對角線 2 接點有效，
在送回維修當中有6 成是 RESET RC 相關電路焊錯，按 RESET， LED 應會閃動，表示開
機正常。繼電器及電晶體接腳接對，則按下 RESET 後繼電器會發出ON啟動聲響，電晶體接腳(ecb) 接錯，
只要 EB 接腳對調便可以
<2>OK線配線接錯
<3>焊接不良、短路、斷路(以三用電表依照電路圖逐一量測)
<4>隨件所附的少許三色樣品 OK 線，不夠用時請再另外購買，以OK線焊接較不會接觸不良，不要使用單心
線焊接，非常非常容易接觸不良，以 OK 線焊接在有限的電路板上，可以焊接實作相當複雜的電路。在小面積的焊點上，可以焊接多點連線。

7.接線電路中為求簡潔易看，信號連接是以標名方式來表示，配線焊接時，標名一樣者請連接在一起。

8.以下是一些萬用板 OK 線焊接展示，參考這樣做，經驗告訴我們，專題製作焊接變的有規則可尋。

8051 基本電路要先焊接，同時先測試，會動作 6 接點要正確。一般電路中石英晶體旁邊 20P 2 顆可以不必焊接，只有在特殊電路中才要焊接，有些 89C51 接了反而不會動。以上是基本動作電路放置示意圖，經驗告訴我們這樣放置很好配線。

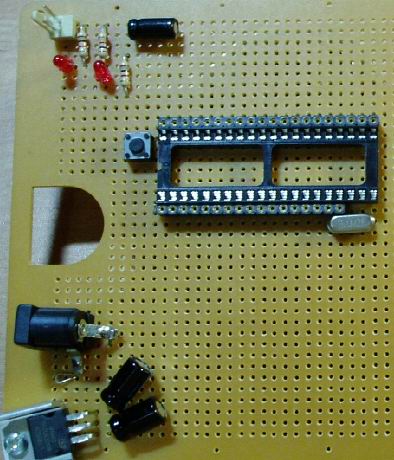

有些產品中含7805電路焊在電路板左下方，並鎖上散熱片，+9V 由此輸入。電源輸入接頭，可以利用剪下來的電阻線來連接至電路板上。

若電路板要做其他實驗，可以在 8051 IC 座旁邊放置圓孔座，並與 8051 IC 座相連接，以後要做實驗時，可以用插入單心線而連至麵包板上來做其他實驗。

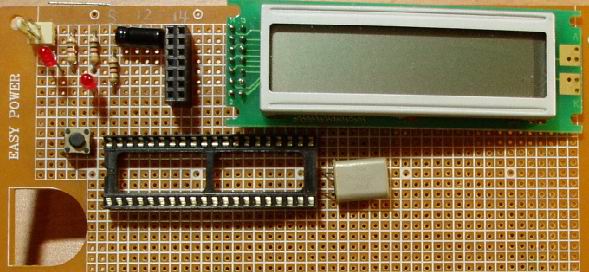

若電路中有 LCD 電路，放置在此上方位置，注意 2A16DRG LCD 模組 PIN 1 是 +5V，不要接錯，否則會燒毀。

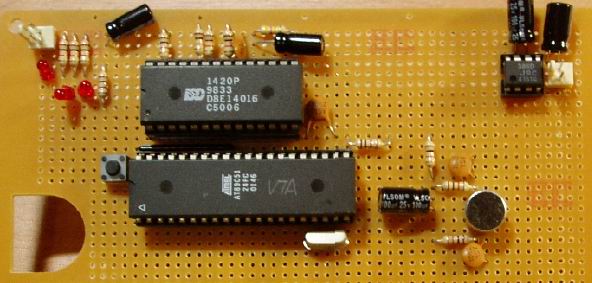

若電路中有語音介面電路，可以放置在此上方位置，此位置剛好在 LCD 下層，上層放 LCD。

其他 8051 萬用板 OK 線焊接成品及專題製作展示請看看專題製作展示
