偉克多微電腦工作室---完整的 8051 學習系統--- E51 8051 設計平台


全方位設計的控制板 ,可供學生做 燒錄實習、專題製作及專案設計,設計8051 程式,免燒錄

ICE,由串列埠下載 64KB 程式,初學者可以在最短時間內,快速學會 8051 軟體硬體設計


提供學生做8051燒錄實習、專題製作最方便 的程式開發工具及控制實驗板

滿足工程師、業餘玩家 ,8051多元化實作應用的程式開發工具及控制實驗板,並提供教學、自修系列參考書及服務



1.單晶片 8051 實作入門---第二版,書號 P7087,文魁出版

2.單晶片8051 IAR C  實作入門,書號 P09167,文魁出版

3.單晶片 8051 實作入門---專題製作篇,書號 P3037,文魁出版

4.單晶片 8051 KEIL C 實作入門---第二版,書號 XP10057,松崗出版



5單晶片 8051 1 1 教學----基礎 8051 C 語言入門班----初學者入門捷徑,上課地點:高雄市市區

  E51/IO51 控制板成品 + 電源 + 傳輸線 + 教材1 + 2小時上課 + 問題解答 + 網路 email 諮詢服務



6 E51/IO51 控制板成品,相關各式各樣應用程式-----可燒錄執行檔(TSK)免費下載,載入控制板中,

  便可以執行程式,分為:基本 I/O 測試程式、系統程式、計時程式、進階專題程式、特殊控制程式。

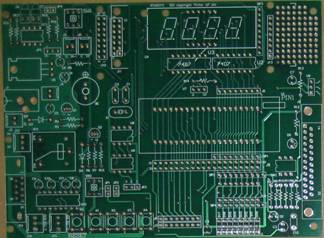

E51 空印刷電路板

品名:E51_PCB     E51 空印刷電路板----定價400







[說明] 可做多種8051應用設計


EP51  8051 燒錄模擬器 及 加強版開發工具



品名:EP51_K     8051 燒錄器套件---定價1000

品名:EP51         8051 燒錄器成品---定價 1300



























[組成]

1 基礎教材光碟+燒錄器程式

2   89S52 X1

3 印表機連接線

4 電源供給器



[說明]

1 利用PC印表機介面進行燒錄

2 可燒錄 89S51 89S52  晶片

3 同時可以提供作 8051 基本I/O等相關硬體電路實驗(需自行購買零件組裝),含組合語言及 C 語言範例程式

4 適合單獨製作一台 89S51/ 89S52  燒錄器

5  經由印表機連接線與 PC 連接


品名:EP51X_K     8051燒錄器(加強版)套件---定價1500

品名:EP51X          8051燒錄器(加強版)成品----定價1800



























[組成]

1 基礎教材光碟+燒錄器/下載程式

2   89S52 X1      LO51 X1

3 印表機連接線+ RS232 連接線

4 電源供給器

5  40 PIN 模擬排線



[說明]

1 利用PC印表機介面進行燒錄

2 可燒錄 89S51 89S52  晶片

3 同時可以提供作 8051 基本I/O等相關硬體電路實驗(需自行購買零件組裝), 含組合語言及 C 語言範例程式

4加強版利用PC RS232 介面載入 LO51 晶片(8051 相容ISP 晶片),下載 64K 位元組程式碼

5 加強版下載後還可以經由 40 PIN 排線,作模擬的動作

6 可以做燒錄實習、專題製作、專案設計的有效開發工具

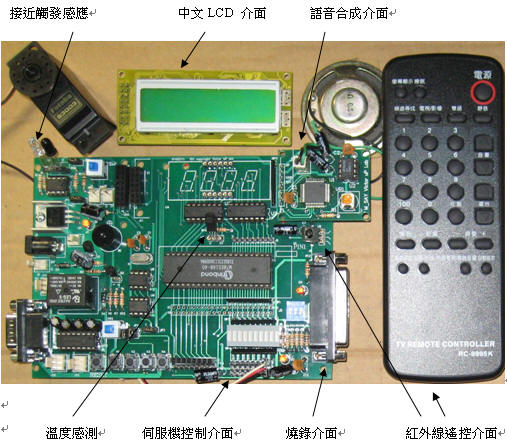

E51 相關 成品 控制實驗板-------使用示意圖































E51 成品  基本規格:

□ 單晶片使用 89S51/89S52 晶片及 LO51晶片(ISP 8051 晶片)

□使用 LO51晶片可以擴充簡易 ICE 模擬器功能

□使用LO51晶片免燒錄,可由 RS232 介面下載程式碼來執行

□利用印表機介面,可以燒錄 89S51 89S52  晶片

4 個按鍵輸入及一組 4X4 鍵盤輸入

□壓電喇叭

□含5V繼電器界面

□ 含文字型 LCD 介面(16X2)

□ 含斷電資料保存介面 93C46

□含4合一4 7節顯示器介面

□可擴充紅外線接收模組 及 DALLAS  1 WIRE 溫度介面 DS1821



□可擴充24C16、 接近感應器、中文 LCD模組、8 組伺服機作機器人相關專題製作

I/O 接腳可擴充圓孔針座連接方便與麵包板連接來做實驗

□含洞洞孔做額外的硬體擴充

□含完整電路圖及 8051 C/組合語言範例程式及專題製作實例



E51 相關成品主要零件皆已焊接完成,利用PC RS232 介面載入程式到LO51 晶片(8051 相容ISP 晶片)

至多下載64K 位元組程式碼來驗證,並結合不同的控制晶片及範例程式,分類如下:

品名:E51A  8051 控制板 A 型成品----定價 2000

品名:E51B  8051 控制板 B 型成品----定價 3000

品名:E51C  8051 控制板 C 型成品----定價 4500

品名:E51D  8051 控制板 D 型成品----定價 5500


品名:E51A  8051 控制板 A 型成品----定價 2000

[組成]

1 基礎教材光碟

2 E51A 成品板子,不含以下特殊晶片及介面

   24C16、紅外線接收模組、DS1821 片、接近感應器、中文 LCD 模組

3 LO51 晶片 X1

4 RS232 連接線

5 自備 3 顆電池供電(可以自行購買電源供給器供電)


品名:E51B  8051 控制板 B 型成品----定價 3000

[組成]

1 基礎教材光碟+中文 LCD 模組範例程式

2 E51B 成品板子,包含 中文 LCD 模組,不含以下特殊晶片及介面

    24C16、紅外線接收模組、DS1821 片、接近感應器、

3  89S51 X1  89S52 X1  LO51 晶片 X1

4 印表機連接線+ RS232 連接線

5 電源供給器


品名:E51C  8051 控制板 C 型成品----定價 4500

[組成]

 1基礎教材光碟

 2 E51C 成品板子,包含以下特殊晶片及範例程式:

   中文 LCD 模組、 24C16、紅外線接收模組、DS1821 片、接近感應器

 3 89S51 X1  89S52 X1  LO51 晶片 X1

 4 印表機連接線+RS232 連接線

 5 電源供給器


品名:E51D  8051 控制板 D 型成品----定價 5500

[組成]

1 基礎教材光碟

2 E51D 成品板子,包含以下特殊晶片及範例程式:

   中文 LCD 模組、 24C16、紅外線接收模組、DS1821 片、接近感應器

3 89S51 X1  89S52 X1  LO51 晶片 X1

4 印表機連接線+RS232 連接線

5 轉動 180 度及轉動 360 度伺服機各一顆

6 電源供給器
