中文 LCD 模組
可在 LCD 中輕易的顯示中文，中文 LCD 模組內含常用中文字型共 8000 字 (16*16中文字),編碼方式為 BIG-5碼
8051 程式中直接輸入中文，便可直接顯示中文字，免編中文字型碼

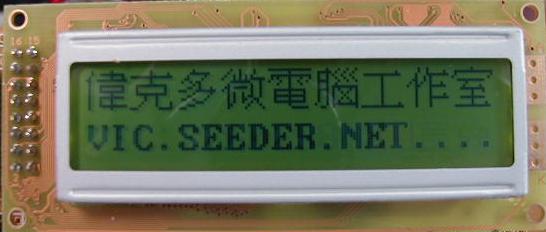

* 片段程式範例:(中文 LCD 模組顯示 "偉克多微電腦工作室")
MOV DPTR,#LMESS1
MOV A,#1 ; LINE1
CALL LCD_PRINT
MOV DPTR,#LMESS2
MOV A,#2 ; LINE2
CALL LCD_PRINT
LMESS1: DB "偉克多微電腦工作室",0
LMESS2: DB "VIC.SEEDER.NET....",0
□品名:CLC---中文 LCD 字幕機(含背光中文 LCD)
*學校專題製作最佳教材，可以體驗產品設計的軟硬體技術
*硬體組成:89C51，4X4 按鍵組，背光中文 LCD，壓電喇叭介面
*以89C51 控制中文 LCD 模組顯示中文字，可以輕易建立 8051 中文平台
*基本功能 :
動態顯示中文訊息展示
中文 LCD 模組內含黃色 LED 背光板，黑暗中仍清晰可見
中文 LCD 模組(9X2) 顯示方式 :雙行，每行 9 個中文字，或是 18 個英文字
中文 LCD 模組內含常用中文字型共 8000 字 (16*16中文字),編碼方式為 BIG-5碼
8051 程式中直接輸入中文，便可直接顯示中文字，免編中文字型碼
4X4 按鍵組顯示 16 段文字，壓電喇叭同時發出嗶聲
*控制程式 : 8051 組合語言程式
*萬用蜂巢板一片，OK 銀線 3 色線若干，電路圖，相關電子零件
*須自行在萬用蜂巢板上以 OK 銀線配線焊接
*燒錄有控制程式的 89C51 一顆
*操作說明電子檔，須自備 +5V 電源，含網路上技術諮詢
