偉克多微電腦工作室---完整的 8051 學習系統---IO51 8051 IO 控制板


全方位設計的控制板可供學生實習、專題製作及專案設計,設計8051 程式,免燒錄,免 ICE,由串列埠下載 64KB 程式
初學者可以在最短時間內快速學會 8051 軟體硬體設計

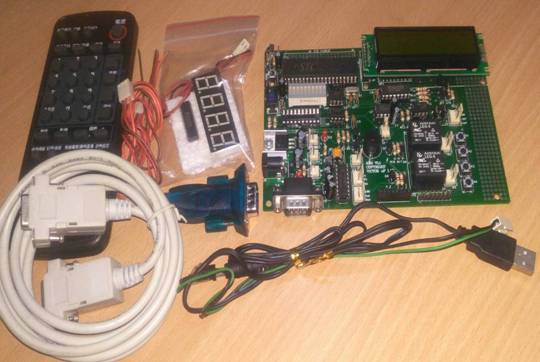

系統組成: 言來□ IO51控制板成品一片
□ 9V 直流電源一組 (需自備)
□ 串列傳輸線一條 (需自備)
□ 9V (350 mA) 直流電源一組 (需自備)

□ 串列傳輸線一條 (需自備)


IO51 10 大特點:<為您準備好所有軟硬體開發工具+C+ASM+教材+技術諮詢...初學者最佳的選擇!>

1.介紹 8051 免費組譯器 + KEIL C 語言編譯器軟體開發工具(DOS 及視窗版),操作簡單免學習
2.內建程式碼下載功能(64KB),可以擴充簡易 ICE 模擬器功能
3.告訴您自動化產生組合語言及 C 語言執行檔的技巧--->開發程式效率最高
4.附贈豐富的 I/O 軟硬體組合語言範例---20 支組合語言範例程式
5.附贈組合語言專題製作範例---5 支專題製作程式
6.附贈 8051 C 語言 I/O 軟硬體範例---15 支 C 語言範例程式
7.由網路上/email 提供技術諮詢.....最新軟硬體範例程式下載..專題製作執行檔下載
8.專書介紹 IO51 如何快速入門--單晶片 8051 實作入門 (最新版),書附光碟含 8051 C 編譯器及組合語言學習軟體評估版,書號:P2277 文魁
9.專書介紹 IO51 如何設計專題--單晶片8051實作入門--專題製作篇,書附光碟含8051 C編譯器及組合語言學習軟體評估版,書號:P3037 文魁
10.專書介紹IO51如何以C語言控制--單晶片8051 KEIL C 實作入門,書附光碟含8051 C編譯器及組合語言學習軟體評估版,書號:P5067 文魁

8051 初學者必備的一套快速入門工具及參考書....可以在短時間內學會 8051 軟硬體設計
品名:L51A---IO51 8051 IO 控制板 +8051 組合語言參考書 + 程式設計諮詢.....特惠價共 3000 元(限直接郵購)
品名:L51C---IO51 8051 IO 控制板 +8051 C 語言參考書 + 程式設計諮詢.....特惠價共 3000 元(限直接郵購)
品名:L52----IO51 8051 IO 控制板 +8051 C 語言參考書+8051 組合語言參考書+ 程式設計諮詢.....特惠價共 3300 元(限直接郵購)

IO51 規格:
□ 單晶片可以使用 89C51 或 LO51晶片(ISP 型 8051 晶片)
□ LO51晶片=W78E516(ISP 型 8051 晶片)+程式載入器(已燒錄在晶片內)

□ LO51晶片特性:執行速度最快至 40 MHz /下載程式碼容量為 64 KB
內部 RAM 512 位元組/可以外接 64 KB 做程式碼執行及 64 KB 資料容量
P0 P1 P2 P3 4 組 I/O 埠/3 組 16 位元計時計數器/1 組 全雙工串列埠

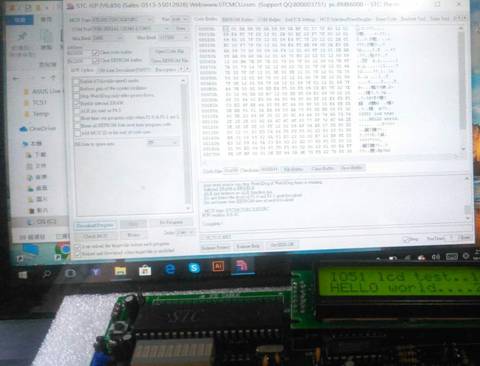

□ 系統使用 LO51晶片可以由串列埠下載 64KB 程式(永久保存在 LO51 內)
□ 使用 LO51晶片可以擴充簡易 ICE 模擬器功能
□ 由按鍵開關來切換下載或執行功能(凹缺口朝上,ON載入,OFF執行)

□ 8 個顯示 LED/4X4按鍵鍵盤輸入及 4 個按鍵輸入
□ 壓電喇叭輸出/RS232 通訊介面/文字型 LCD 介面(16X2)
□ AD0804 A/D 介面及 DA0800 D/A 介面

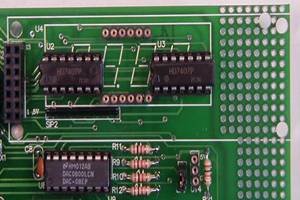

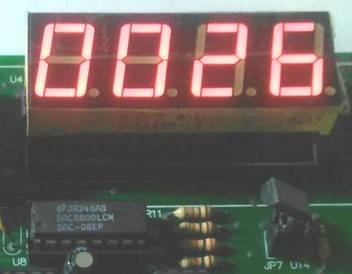

□ 可擴充 4合一4 位 7 節顯示器、93C46 記憶體、2 只 5V 繼電器
□ 可擴充紅外線接收介面做紅外線解碼實驗及 DALLAS DS1821單線式溫度控制
□ I/O 接腳可擴充圓孔針座連接方便與麵包板連接來做實驗
□ 含洞洞孔可做額外的硬體擴充
□ 電路板尺寸: 15.6 cm X 10.8 cm
□ 含完整電路圖及 8051 組合語言範例程式

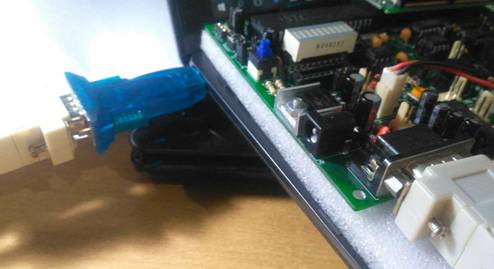

□ 需外加 +5V 電源或是 +9V 電源及通訊介面傳輸線(雙邊9PIN母座)
IO51 相關檔案下載 :
使用說明檔
IO51 8051 學習系統 軟硬體範例 使用說明
IO51 相關開發工具/軟硬體範例下載
<<<< 硬體擴充及功能提示 >>>>

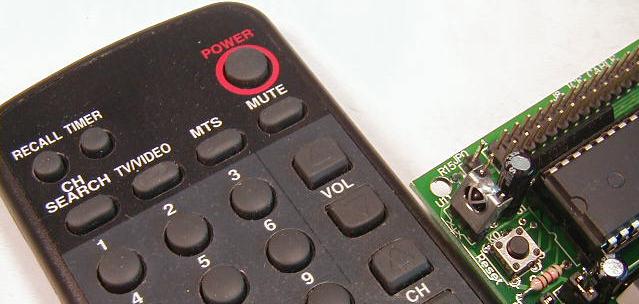

品名: IO51_IR---紅外線接收介面(紅外線接收模組 3pin+紅外線遙控器一支+8051解碼程式)
在 IO51 板上,U11 位置插入紅外線接收模組,便可做紅外線家電遙控專題,遙控器控制繼電器 on/off 動作。

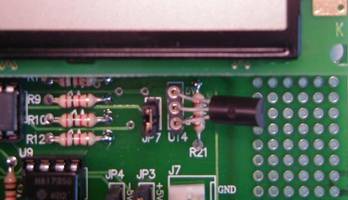

品名: IO51_TE---溫度控制介面(溫度ic DALLAS DS1821 3pin+8051 控制程式)
在 IO51 板上,U14 位置插入DS1821 溫度ic,便可做溫度控制專題,簡化溫度設計電路
免A/D 介面、免感知器,單一 ic,便可以顯示目前溫度,精確度 1 度。

□ 由按鍵開關來切換下載或執行功能(凹缺口朝上,ON載入,OFF執行)

8051 P0 連接有文字型 LCD 介面(16X2) 及4合一4 位 7 節顯示器不能同時使用

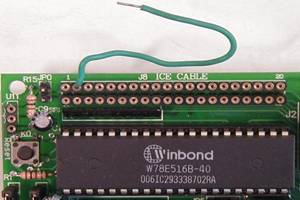

IO51 J8 40 pin(20X2) 擴充座是一個多功能的 I/O 擴充接腳,有3種功能:
功能 1:

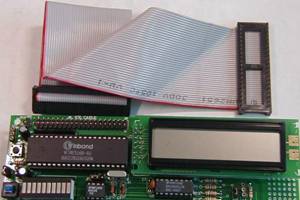

20X2 排針座,經由40 PIN排線可以擴充簡易 ICE 模擬器功能,
當做簡易 ICE 模擬器功能時,原先在 IO51 板上的硬體零件會造成負載效應,
請自行查看電路圖,取下必要的 IC,才能經由40 PIN排線送出標準的 8051 控制信號

功能 2:

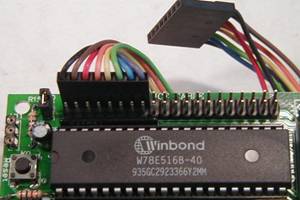

20X2 排針座,經由 8 PIN排線,連至外部來做實驗:
P1--P8 : P1.0--P1.7
P10--P17 : P3.0--P3.7
P21--P28 : P2.0--P2.7
P39--P32 : P0.0--P0.7

功能 3:
20X2 圓孔針座,可以單心線連接至麵包板來做實驗,由使用者依需要來連接。


單晶片可以使用 89C51 或 LO51晶片(ISP 型 8051 晶片) 來做實驗,使用 89C51則可以搭配 89CXX 燒錄模擬器 VP51 來快速修改驗證 8051 程式
操作簡單: 快速組譯、連結、載入檔案、燒錄、直接模擬 89C51/89c2051/ 一氣呵成
可以燒錄 89C51(4K)、89C52(8K).........等多種 8051 單晶片


產品定價:
品名: IO51 IO51 成品 (不含 9V 電源及串列傳輸線)........... 2800 元
含 AD0804、DA0800、7 節顯示器、93C46、繼電器、4X4 鍵盤
含基本 I/O 軟硬體範例 20 支程式+專題製作範例 5 支+15 支 C 語言範例程式
不含紅外線接收介面及 DALLAS DS1821

品名: IO51A IO51 套件 (不含 9V 電源及串列傳輸線)........... 2500 元
含 AD0804、DA0800、7 節顯示器、93C46、繼電器、4X4 鍵盤
含基本 I/O 軟硬體範例 21 支程式+專題製作範例 5 支+15 支 C 語言範例程式
不含紅外線接收介面及 DALLAS DS1821

品名: LO64 8051 載入板套件(LO51 晶片+IO51 空PCB+下載介面零件).....1300 元
品名: IO51_PCB IO51 8051 空印刷電路板(可以使用89C51或LO51晶片)+磁片+電路圖...400 元
品名: LO51 LO51晶片=W78E516(ISP 型 8051 晶片)+程式載入器(已燒錄在晶片內).....300元

品名: IO51_IR 紅外線接收介面(紅外線接收模組 3pin+紅外線遙控器一支+8051解碼程式).... 500 元(限郵購)
品名: IO51_TE 溫度控制介面(溫度ic DALLAS DS1821 3pin+8051 控制程式) ......... 700 元(限郵購)
