偉克多工作室--- Arduino 專題製作 溫濕度監控器(自動噴水)


_TH0 (中型)UIO

wa1

□品名AR2_HTW    Arduino 溫濕度 監控器(自動噴水) 套件   定價:2000

□品名AR2_HTW_p  Arduino 溫濕度 監控器(自動噴水) 成品  定價:2400



套件----- 需要以ok 自行手工焊接完成

成品----- ok 手工焊接測試功能完成


系統組成:

*Arduino UNO R3 使用晶片1(已載入程式)

*控制板連接 usb 介面傳輸線1

*洞洞板 1

*ok線若干

* DHT11溫濕度傳感器1

*專題零件1

*5V水泵一組,可接繼電器輸出,溫度過高自動噴水

* Arduino程式碼,自行下載做實驗

* 5V 電源1


特點:

1 Arduino學習入門實驗到基本專題製作,軟硬體工具齊全

2 Arduino 基本專題製作,手工焊接馬上體驗如何做專題實驗及應用

3專題製作控制板 連接 usb 介面,便可以自己改程式功能

4提供Arduino程式碼,自行下載做實驗

5初學者 雲端範例程式 技術諮詢,遇問題不怕沒人問



6解決麵包板接觸不良的問題,LCD 實驗只要接觸不良便無動作

7 實驗、專題都可以使用

8 Arduino專題製作 使用晶片與 Arduino UNO 相同

9小心拔下後,可放入UNO 下載新程式,也可以

  互換使用,很方便實驗,穩定性又高!

10有了基本功能後,可以做更多軟硬體實驗,功能可升級!


[DHT11溫濕度傳感器]

1尺寸:長28mmX12mmX7.2mm

2傳感器型號:DHT11溫濕度傳感器

3工作電壓:直流5V

4濕度測量範圍:20---90%RH

5濕度測量精度:±5%RH

6溫度測量範圍:0---50

7溫度測量精度:±2

8數字信號輸出

93mm固定螺絲孔,方便安裝

10接線方法:

*VCC --5V電源正極    *GND --電源負極   *DATA---數位信號端口

溫馨提示:切勿將VCCGND接反,接反必燒

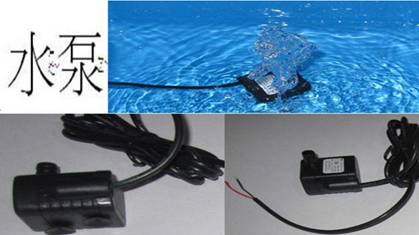

5V水泵:

1此水泵必須放入水中,引水出來,當作小型抽水機,體機小(4x3.5x2.5CM)

攜帶方便,適合各種專題實驗

2工作電壓:DC 5V    工作電流:220MA     最高揚程30CM

3最大流量:200L/H   水泵壽命:>20000小時    水泵噪音:<40DB

4進水口直徑:8mm    出水口直徑:8mm

5.水泵使用環境為清水介質。

6.水泵不能在水溫高於50°環境下使用.

7.電源線長度:100 公分


專題功能:

1 lcd 顯示溫濕度值

2當溫度超過 32 度時,發出警報聲響,啟動繼電器做應用

35V水泵一組,可接繼電器輸出,溫度過高自動噴水

4提供Arduino程式碼,可自行下載做實驗


沒有Arduino UNO 板子,卻想學Arduino 應用的初學者可參考:

偉克多 Arduino UNO 入門開發板+USB線+麵包板+實驗插線+遙控器音樂盒專題製作實驗零件+入門資源下載+諮詢
