偉克多工作室-- LIP 學習型遙控器—15合1 ---Android 手機遙控家電
訂購LIPx1 成品者 免費 至 高雄實驗室上課 1 小時
□品名LIPS學習型遙控器(含分析工具)—簡易版 —12合1功能 成品 1400元
無內建2組接近感應器功能,無壓克力面板
□品名LIP 學習型遙控器(含分析工具)—標準版—13合1功能 成品 1600元
□品名LIPx1學習型遙控器(含分析工具)—增強版—15合1功能 成品 1900元
提供8051SDK,在自己C程式中加入紅外線學習型及發射功能,
含範例8051 C程式,易學易用
訂購LIPx1 成品者 免費 至 高雄實驗室上課 1 小時
15合1功能:
1以8051設計學習型遙控器功能
2玩紅外線遙控家電實驗,1支遙控器可控制10種不同家電遙控
3 可以Android 手機來做遙控家電控制實驗
4學習8051 C 程式控制
5 學習Android 手機程式設計,使用免費軟體APP
INVENTOR
6 遙控器解碼設計及應用
7內建接近感應器,接近時可分別發射 4 組紅外線信號
8支援UART TTL介面指令,由外部串列介面可控制模組做動作,
做Arduino 、PIC、 PC、8051跨平台或是工程控制應用。
9使用8O51可下載程式晶片,由PC usb介面下載應用程式
10與PC連線,PC變身為家電遙控器,可遙控家電動作
11下載史賓/羅本機器人程式,與PC連線後,PC 可控制史賓/羅本機器人
12提供紅外線遙控器信號分析、解碼、看波型、儲存再利用實驗功能
13 更多實驗及應用程式下載連結
14提供8051SDK,在自己C程式中加入紅外線學習型及發射功能
pro_ip(0); //學習第0 組遙控器信號
pro_op(0); //發射第0 組遙控器信號
在自己C程式中加入紅外線學習型及發射功能含範例8051 C程式,
易學易用。
15提供紅外線遙控器信號轉碼 發射實驗功能
由玩手機遙控紅外線家電….開始,到學習8051 c 程式,易學教材!!!!
□好玩—買成品來便可以直接玩手機遙控及 遙控器學習功能
□好用---將一堆遙控器常用功能集中到LIP,好用多了
□好寫---想學8051,改8051
C
程式,再下載程式來測試
□好做---做專題,經由串列介面可以輕易實現數位家電控制
LIP 手機遙控紅外線家電--成品---配合8051
易用開發介面工具

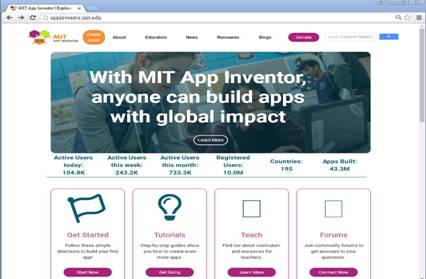

+APP INVENTORT http://beta.appinventor.mit.edu/
程式設計,玩遙控、控制家電----變簡單了!!!!
手機遙控程式可以自行設計修改!!!!!
初學者玩手機遙控、控制家電到學習8051 C 程式由淺入深,到學會用
8051做家電自動化控制----易學教材!!!!
□系統組成:8051相容晶片(40pin
DIP)控制板+壓克力板+藍芽模組
+5V 電源+程式相關開發工具+遙控器
□需自備Android 手機來做控制,系統不含手機
□買來便可以直接使用,正常使用,保固一年
□3組紅外線發射輸出,可以調整角度控制多組家電遙控器設備
□1組紅外線學習輸入,支援紅外線載波頻率:32.768kHz或接近頻率
□可學習並儲存10組紅外線命令----由遙控器設定學習/發射
□含 2 組接近感應器,接近時可發射 4 組紅外線信號,有壓電喇叭嗶聲提示,
以手碰感應器自動發射信號,控制家電開啟
□買來直接控制多組家電遙控器設備,只需一支遙控器
□Android手機安裝 APK,手機遙控家電遙控器設備
□支援UART TTL介面,由外部8051串列介面可控制模組做學習,發射,可做
家電自動化相關 8051專題製作,提供外部8051組合語言及C語言範例程式
□使用8O51可下載程式晶片,由PC usb介面下載程式,快速方便驗證新程式
□與PC連線,PC變身為家電遙控器,可遙控家電動作
□下載史賓/羅本機器人程式,與PC連線後,PC 可控制史賓/羅本機器人
□含遙控器解碼程式,可以學習如何控制一支遙控器解碼應用
□Android
手機程式相關開發工具:介紹免費下載APP INVENTOR 軟體
□Android
手機程式:apk 安裝檔及原始程式(APP INVENTOR 開發)
□Android
手機程式功能可以自行修改,8051 簡單範例控制程式也可以自行
修改,然後下載到8051 執行
□採用APK
易用開發介面---APP INVENTOR,小學生都用它來寫---
手機控制樂高機器人功能,不一定要用Android SDK+Eclipse開發手機程式
功能,以堆積木方式來設計程式功能,當積木堆完,程式也可以開始測試了!
[遙控器學習/發射功能]
□3方向發射的信號發射器 可以依需要調整角度,向上發射反射回來最有效
□學習時,將要學習的紅外線遙控器,對向 LIP控制模組的接收端子
□紅外線遙控操作如下:
*學習遙控器信號:LED 會亮起,系統等待接收紅外線信號進來,將要學習的紅外線遙控器靠近主機 右方 紅外線接收模組,按下該鍵,系統讀到信號則LED 會閃動一下後熄滅,3 秒內未讀到紅外線信號,則自動離開學習模式。
*由遙控器設定學習:按 '+' + '0'--'9' 鍵,有壓電喇叭嗶聲提示,按 '+'後,LED 會亮起,先由遙控器按下'0'--'9' 鍵其中一鍵,表示設定編號,接著LED 再亮起,進入學習模式。
*由遙控器發射:按 '0'--'9' 鍵,單鍵發射
*接近 左 感應器1秒,發射編號 1 IR信號
接近 左 感應器2秒,發射編號 2 IR信號
接近 右 感應器1秒,發射編號 3 IR信號
接近 右 感應器2秒,發射編號4 IR信號
*搭配手機遙控器操作圖示,建議10 組信號如下:
編號 1 電風扇
編號 2 電視
編號 3 收音機
編號 4 靜音
編號 5 音響
編號 6 測試
編號 7 大聲
編號 8小聲
編號 9上一台
編號 0下一台
[手機遙控器操作]距離 10 公尺內有效,如手機畫面操作:
*[學習/發射] 切換
遙控器可以學習或發射,10組紅外線命令碼,由此切換,狀態會顯示於左方,
內定是發射,發射時,按下0 ~9 10 組按鍵,將發射相關遙控器信號。
切換為學習,學習時,按下0 ~9 10 組按鍵,將學習相關遙控器信號。
* 0 ~9 10 組按鍵,直接控制功能,依[學習/發射] 做功能切換。
[外部8051 經由串列介面控制----控制碼]
□控制碼 'L' +'0'--'9': 學習一組信號
□控制碼 'T' +'0'--'9': 發射一組信號
在專題中可以輕易加入學習/發射一組遙控器信號, 8051 C 範例程式如下:
//學習遙控器信號
if(c=='0') { tx('L'); tx('0'); break; }
if(c=='1') { tx('L'); tx('1'); break; }
if(c=='2') { tx('L'); tx('2'); break; }
//發射遙控器信號
if(c=='0') { tx('T'); tx('0'); }
if(c=='1') { tx('T'); tx('1'); }
if(c=='2') { tx('T'); tx('2'); }
[下載HEX 檔]
*學習型功能HEX 檔,不提供C 程式源碼----學習型通用功能
* PC 變身為家電遙控器HEX 檔----玩PC 家電遙控
PC 連LIP 控制家電遙控
* PC 控制史賓機器人HEX 檔----玩史賓機器人遙控
PC 連LIP 控制史賓機器人或是 羅本愛特機器人
[下載8051 C 範例檔]
經由USB 程式下載器,PC 與LIP連線,可以更新應用程式及執行8051 c 範例程式
經過編譯產生HEX檔下載---學習8051 c 程式由淺入深,易學教材,
8051C程式可由usb 下載來修改測試,含8051 C程式碼:
1 LED.C:LED 指示燈控制
2 BE.C:8051 驅動喇叭
3 TONE.C:發出音階測試音
4 SONG.C:程式中直接輸入簡譜而唱歌
5 EF.C:音效產生器
6 SE1.C:串列介面控制
7 IRD.C:紅外線遙控器解碼程式
8 RC.C:由外部8051經由串列介面控制LIP 學習/發射
9. L10v1.HEX: 出貨前已預載,10 組學習型功能
10. L10v1.C: 10 組學習型功能,提供C 程式範例程式(配合SDK)
配合8051 易用開發介面工具+APP
INVENTOR,玩遙控----變簡單了!!!!
開發工具齊全,8051 C 控制程式可以自行修改,下載,測試
[可擴充功能]
*其他可擴充功能應用實例,由網站更新HEX檔或C下載
*紅外線遙控介面可擴充----免改裝 變 中文聲控應用
*其他參考apk 下載

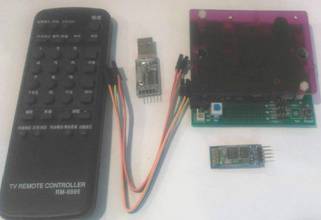

[產品出貨內容]
18051電路板+藍芽模組一套 (成品已組裝測試正常)
2紅外線遙控器,不含手機
3USB到8051 下載模組
4 5V電源
5 3 PIN 連接線UART TTL介面,由串列介面連接8051控制應用
6 CD 軟體
[CD軟體內容]
*直接安裝使用說明
*8051 C易用開發工具
*易用開發介面---APP INVENTOR 雲端開發工具-----安裝引導
*8051手機遙控程式(出貨前已預載,學習型功能)
可以自行下載其他hex 檔,含學習型功能hex 檔,10 組功能
*手機遙控程式APK,安裝在手機即可--手機遙控程式可以自行設計修改!!!!!
*藍芽模組資料
*8051 控制板及電路圖使用說明
*功能升級
LIP 為標準型學習型遙控器,其他特殊規格,可客製化設計,請EMAIL技術諮詢
